ハンダ付けBNCコネクタの作成

BNCケーブルは買ってくることが多いが、RCAジャックやTRSジャックとつなげたい時など、コネクタをハンダ付けして作ることもできる。マニュアルに被覆を剥く長さ等は明記してあるが、図だけだとイメージがつきにくいので、写真で説明してみる。

部品を同軸ケーブルに通してから被覆を剥いてシールドを折り返す

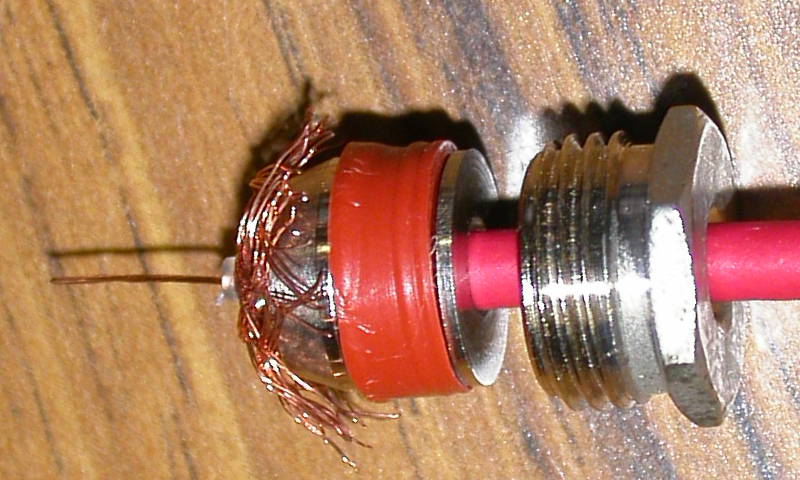

写真は留金、リング、ゴム、当て金をケーブルに通してから外側の被覆を剥いてシールドの部分を折り返したところまで。被覆を剥く長さはケーブルの大きさ、コネクタによって決まっている。

部品を先に押し寄せ、内心の被覆を決められた長さ剥く

軸線の被覆を決められた長さだけ剥く。中心の線は非常に細いので注意する。コネクタの種類によって中心の線にテフロンキャップをしないものもあるので、その場合は、ハンダ付けする長さだけ剥くことになる。

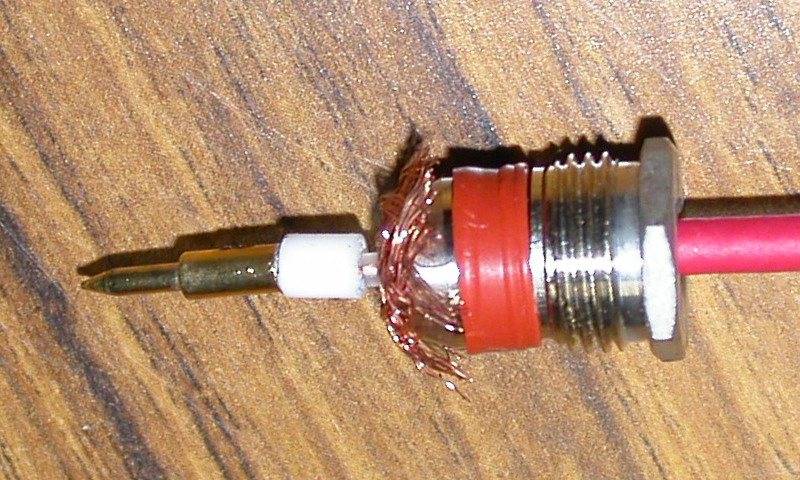

内部導体にテフロンキャップを被せる

このキャップを使わないタイプのコネクタもあるので、ないときは被覆を剥く長さも短くなる。被せる前に少量の予備はんだをすると作業しやすい。

先端をハンダ付けする

固定具がないと無理と思われるので、適宜道具を利用して先端の部品をハンダ付けする。小さな穴があるので、そこからはんだを流し込むようにすると比較的うまくいきやすい。この後はキャップを被せてスパナでねじ込んでいけばよい。普通のスパナやモンキーレンチも使えなくはないが、若干厚みがあるのでやりにくいし、ちょっとなめたりすると傷つくので、大量に使うとかであれば、専用のコネクタレンチを使った方がよいかもしれない。
